使用海绵球的冷凝器管道自动清洁系统(英文简称：ATCS)并不是一项新技术，早在60年代美H和欧洲就已有应用实例，尤其是在发电站中．该技术可以防止冷凝器管道内表面形成污垢，因而可以将冷凝器的换热条件保持在较好状态由于该技术的目的是为了保持管道内的清洁，而非清除已存在的污垢，凶此推荐在系统次投入使用前做一次彻底的人工清洗。

由CQM生产的ATCS由有经验的水处理工程师团队设计完成，他们在过滤和流体处理领域中已有25年以上的工作经验：该清洗系统具有以下优点：可以和冷凝器同时工作，实现实时在线清洗；全自动运行，无运动部件；清洗过程不会间断换热过程；磨损少，可使维护费用降至零；同时，能够尽量降低机械和化学清洗的次数。

冷凝器运行大约200小时后，管道内表面开始形成污垢和沉淀物，起初是粘稠状流体，之后会逐渐结晶。如能周期性的使片{海绵球清洗表而，则可去除粘稠状流体，从而防止结晶?实践证明：只有当海绵球的数量足够、尺寸适合、并且以很高的速度瞬时注入冷凝器中时，才能获得较高的清洗效率。为了保证清洗效率较高、且每一根管道都能被清洗到，所有的海绵球应同时注入冷凝器入口：CQM有两种高效注入方式：空气注入和水注入。

CQM节约的能力

CQM——海绵球管道清洗器是为了常年保持冷凝器管道内表面的清洁而设计的。它连续工作，由预设时叫问隔的PLC控制。

参考开利手册中的冷凝器污垢系数图表(附后)，高低温试验箱大约o．6mm'的污垢厚度就需要增加170％的传热面积。图表还显示：同样的污垢厚度下(其热阻约为0.002)，要保持优的冷凝器性能，每一冷吨制冷量需要增加22％的功耗。

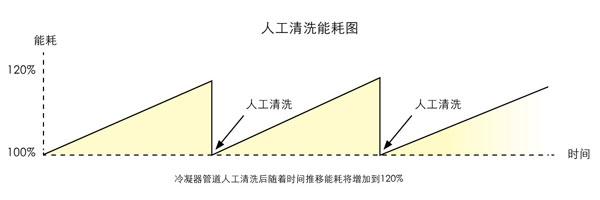

安装CQM海绵球管道清洗器之后，冷凝器水管的内表面可以保持清洁，传热效果更好，从而达到节能的目的，下图中，水平线和"之"字线围成的面积即为可以节约的能量，约为10％左右。PC塑料应用车窗未来的发展趋势

每一年内的节能效果

如空调压缩机的传热管和/或换热器能够保持清洁，一年中预计能够节约的能量为：

典型例子：

I冷水机组的容量：500冷吨

II装置的能效比：0.8千瓦/冷吨

Ⅲ运行时间：24小时/天*365=8760小时／年

Ⅳ电费：港0.8元／千瓦·时

Ⅴ节能量：10％

计算：500冷吨XO.8千瓦／冷吨：X8760小时/年X0.8港元／千瓦·时X10％=280320港元／年(预计的节能量)

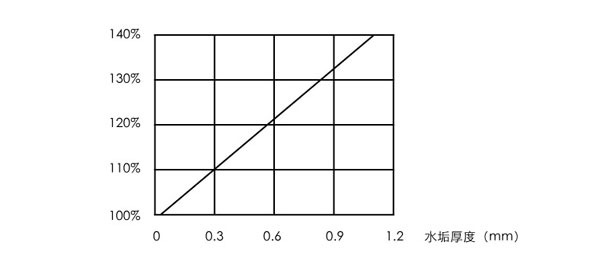

冷水机组中污垢对能耗的影响

吸气温度40。F(44℃)时，不同污垢厚度下每冷吨制冷量的相对功耗

弥补污垢热阻需要的传热面积

CQM ATCS 系统部分用户名单

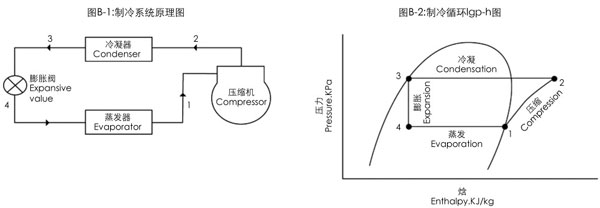

图B—l为制冷系统原理图，图B一2为制冷循环的lgp_h图。制冷循环的过程如下：蒸发后的制冷剂依次进入压缩机、冷凝器、节流阀，再幽到蒸发器进行蒸发。压缩后的制冷剂在冷凝过程中向冷却介质散热。如冷却介质为水，则这部分热量又将在冷却塔中由冷却水排放到环境中去：

壳管式冷凝器是一种常用的水冷式冷凝器。其中冷却水多设计为管内流动，这样更易于清洗管内的污垢。

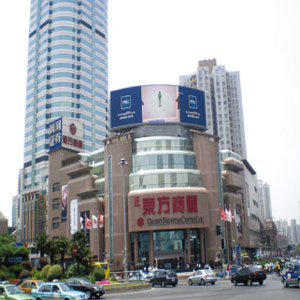

上海东方商厦

客户：上海东方商厦（徐家汇店）

系统类型：淡水冷却塔

系统尺寸：2*10"

建筑类型：商业

完成日期：2010

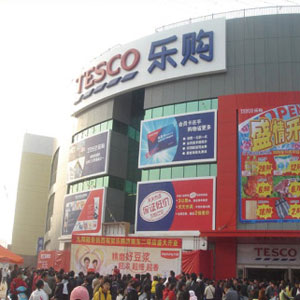

上海乐购超市（三门店）

客户：乐购超市"（中国）有限公司

系统类型：淡水冷却塔

系统尺寸：1*8"

建筑类型：商业

完成日期：2011

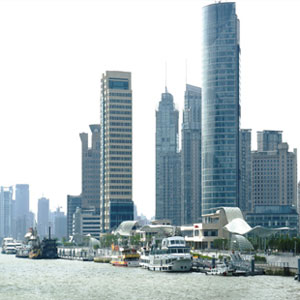

上海十六铺改造

客户：上海十六铺地区综合改造一期工程

系统类型：黄浦江水直接冷却

系统尺寸：2*10"

建筑类型：商业

完成日期：2010

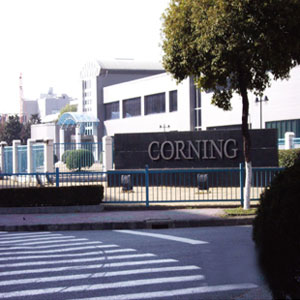

上海康宁公司

客户：康宁（上海）光线有限公司

系统类型：淡水冷却塔

系统尺寸：2*8"，2*10"

建筑类型：工业

完成日期：2009-2010
